]]> 您之前是否有听说过母头插板接插件，对于头插板接插件的实用新型内容又了解多少，如果处于一知半解的状态，那么就好好的把这篇文章读一读，仁昊伟业科技接插件工程师将从专业的视角，为您科普一下母头插板接插件的实用新型内容。

1.本实用新型的目的在于克服现有技术之缺陷，提供了一种可稳固在电路板上的母头插板接插件，其结构简单、稳固性好。

2.本实用新型是这样实现的：一种母头插板接插件，固定在电路板上，包括基座、固定穿设于所述基座的端子组，所述端子组设有一与电路板固定的引脚，所述基座具有一舌板，在所述舌板的正面安装固定金属屏蔽壳，其反面安装固定一固定片，所述固定片设有一与所述电路板固定的插脚。

3.进一步地，所述基座的反面设有凹槽，所述固定片的一端卡持固定在所述凹槽内，所述固定片的另一端为所述插脚，所述插脚垂直于所述电路板于所述基座卡持固定。

4.进一步地，所述插脚两侧各延伸一突出部，所述突出部与所述基座所述基座所设侧壁卡持配合。

5.进一步地，所述金属屏蔽壳两端各设有一穿孔，卡持固定在所述凹槽内的所述固定片设有与所述穿孔对应一通孔，所述金属屏蔽壳与所述固定片通过螺柱穿过所述穿孔和所述通孔锁紧于所述基座上。

6.本实用新型提供一种母头插板接插件，固定于电路板上，包括基座、固定穿设于所述基座的端子组，所述端子组设有一与电路板固定的引脚，所述基座具有一舌板，在所述舌板的正面安装固定金属屏蔽壳，其反面安装固定一固定片，所述固定片设有一与所述电路板固定的插脚。

7.本实用新型通过端子组的引脚和固定片的插脚与电路板实现固定，双重固定的结构方式，可保证母头插板接插件更加固定在所述电路板上，固定片结构简单，还可以进一步地将所述金属屏蔽壳固定，可实现多种效果

现在，您对于母头插板接插件的实用新型内容应该了解了吧，更多母头插板接插件的实用新型内容，我们后续会抽空整理发布在资讯频道，感兴趣的用户不要错过额。如需采购母头插板接插件产品，请拨打我们的热线电话：400-6263-698，专业工程师为您服务。由于此款产品并不热门，因此我们的官网上面还有相关样品的展示，所以有需要的用户尽量电话向我们咨询。

本文来源：http://m.qianxidianzi66.cn/14349.html

母头插板接插件的实用新型内容汇总最先出现在jiechajian.net。

]]> http://m.qianxidianzi66.cn/14349.html/feed 0 3芯防水圆形接插件后锁板插板式m8公头 http://m.qianxidianzi66.cn/portfolio-item/rht-634-1042/ http://m.qianxidianzi66.cn/portfolio-item/rht-634-1042/#respond Wed, 06 Nov 2019 02:53:56 +0000 http://www.renhotec.cn/?post_type=portfolio&p=7779 3芯防水圆形接插件后锁板插板式m8公头最先出现在jiechajian.net。

]]>

3芯防水圆形接插件后锁板插板式m8公头

3芯防水圆形接插件后锁板插板式m8公头

料号：RHT-634-1042
标签：M8,3芯,板端插座,公头,直式,后锁板,面板安装,插板

产品特点：

  • 螺纹锁紧机构，8mm螺纹接头；

  • 防震锁定设计；

  • ISO认证厂家，产品品质达到ROHS、UL、REACH标准；

  • 厂家直销批发价格，免费提供样品测试；产品可根据材质和性能要求定制；


获得免费报价 立即购买

点击“立即购买”订购数量少于100件的产品。

如需更多数量，请给我们发送消息以获取免费报价。


额定电流 3/1 A
接触电阻 ≤ 5 mΩ
绝缘电阻 ≥100 MΩ
额定电压 30v
执行标准 IEC61076-2-104
环境温度 ?-40°C ~ + 90°C

应用：

  • 微型传感器
  • 工业相机
  • 电动汽车
  • 包装，标签和物流
  • 工厂自动化和现场总线?？?/li>

材质：

部件

 材料 表面处理
中心针 铜 镀金
螺母/螺丝 铜 镀镍
外膜材料 TPU ——
密封 环氧树脂 ——

3芯防水圆形接插件后锁板插板式m8公头最先出现在jiechajian.net。

]]> http://m.qianxidianzi66.cn/portfolio-item/rht-634-1042/feed/ 0 嵌入式防水m12插座17芯插PCB板前锁板直式公头 http://m.qianxidianzi66.cn/portfolio-item/m12-17-a-p-2-s-f/ http://m.qianxidianzi66.cn/portfolio-item/m12-17-a-p-2-s-f/#respond Thu, 31 Oct 2019 09:27:38 +0000 http://www.renhotec.cn/?post_type=portfolio&p=7533 嵌入式防水m12插座17芯插PCB板前锁板直式公头最先出现在jiechajian.net。

]]>

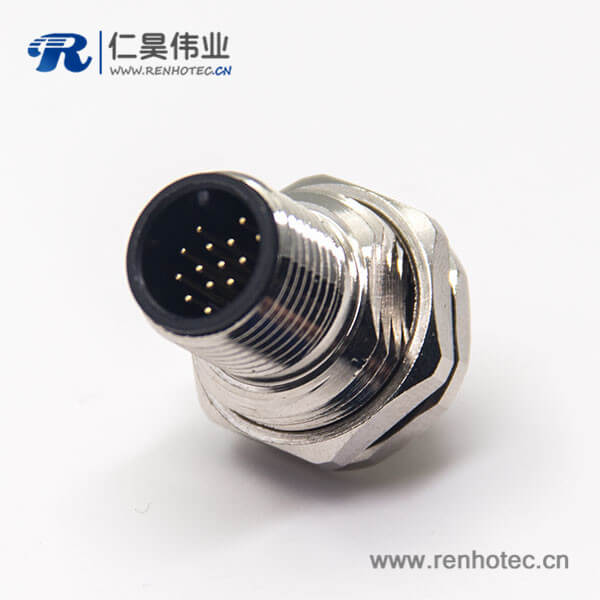

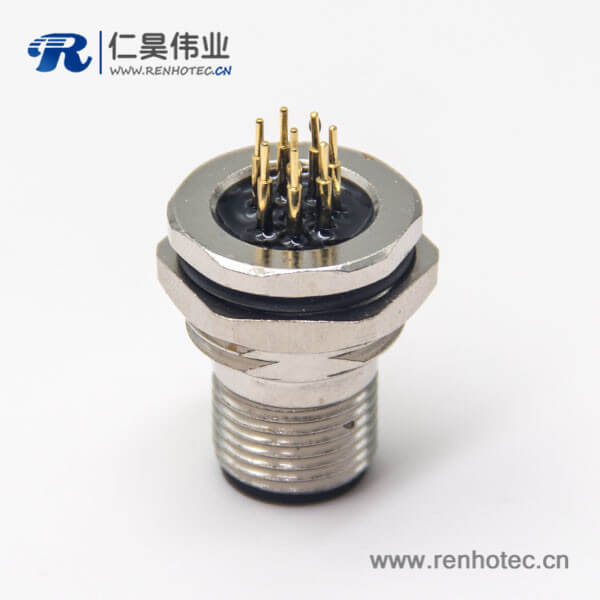

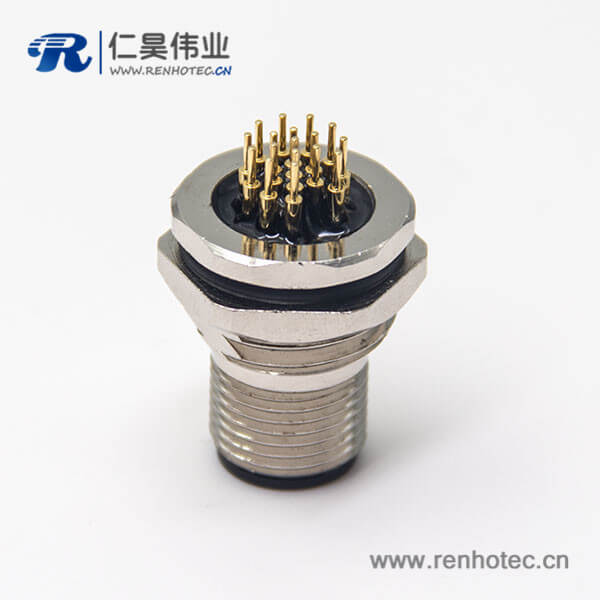

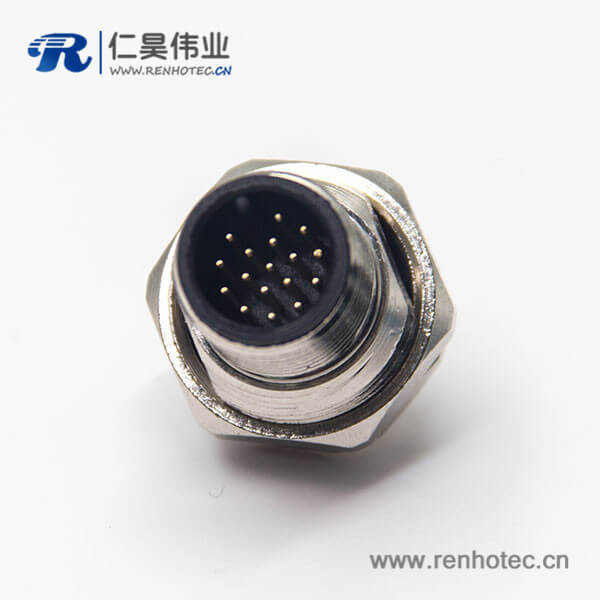

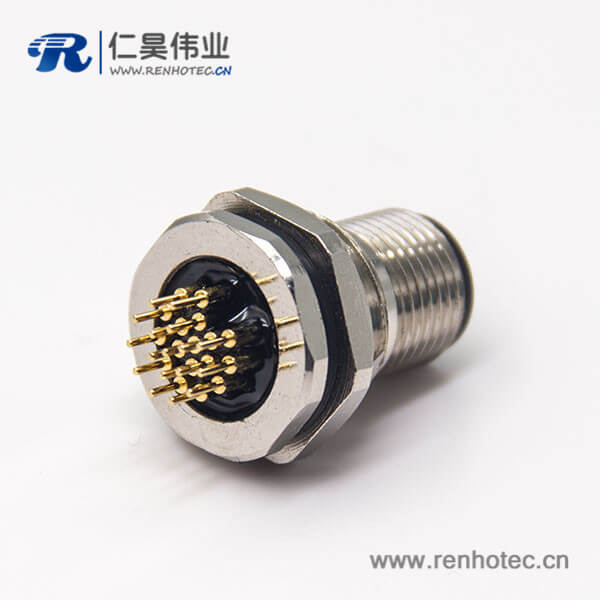

嵌入式防水m12插座17芯插PCB板前锁板直式公头

嵌入式防水m12插座17芯插PCB板前锁板直式公头

料号：M12-17-A-P-2-S-F
标签：M12板端插座,A编码,17芯,直式,公头,插板,前锁板,面板安装

产品特点：

  • 螺纹锁紧机构，防震锁定设计，12mm螺纹接头；

  • 快速插拔，安装简单方便；

  • ISO认证厂家，产品品质达到ROHS、UL、REACH标准；

  • 厂家直销批发价格，免费提供样品测试；产品可根据材质和性能要求定制；


获得免费报价 立即购买

点击“立即购买”订购数量少于100件的产品。

如需更多数量，请给我们发送消息以获取免费报价。


额定电流 1.5A
导体电阻 ≤ 5 mΩ
绝缘电阻 ≥100 MΩ
额定电压 30v
执行标准 IEC61076-2-101
环境温度 ?-40°C ~ + 90°C

应用：

  • 微型传感器
  • 工业相机
  • 电动汽车
  • 包装，标签和物流
  • 工厂自动化和现场总线?？?/li>

材质：

部件

 材料 表面处理
中心针 铜 镀金
螺母/螺丝 铜 镀镍
外膜材料 TPU ——
密封 环氧树脂 ——

嵌入式防水m12插座17芯插PCB板前锁板直式公头最先出现在jiechajian.net。

]]> http://m.qianxidianzi66.cn/portfolio-item/m12-17-a-p-2-s-f/feed/ 0 m12 8芯公头接插件插座螺纹前锁板弯式插PCB板防水传感器 http://m.qianxidianzi66.cn/portfolio-item/rht-634-1198-2/ http://m.qianxidianzi66.cn/portfolio-item/rht-634-1198-2/#respond Thu, 31 Oct 2019 09:18:04 +0000 http://www.renhotec.cn/?post_type=portfolio&p=7531 m12 8芯公头接插件插座螺纹前锁板弯式插PCB板防水传感器最先出现在jiechajian.net。

]]>

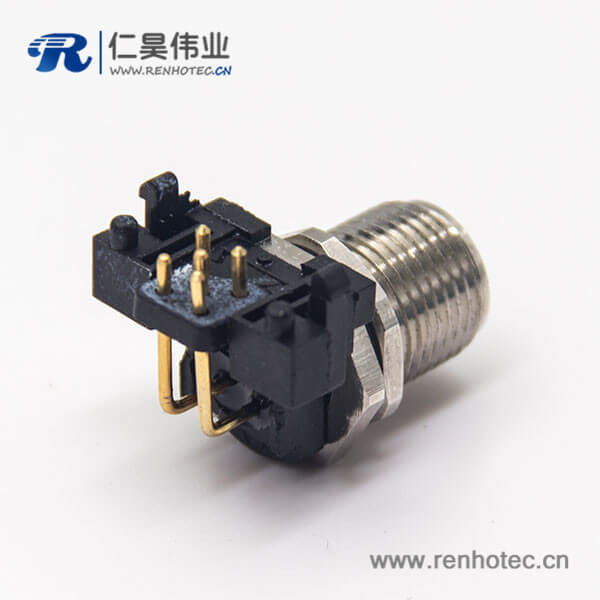

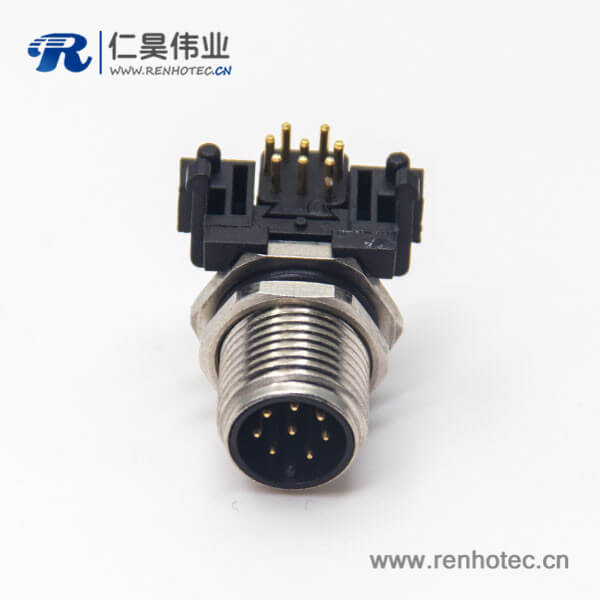

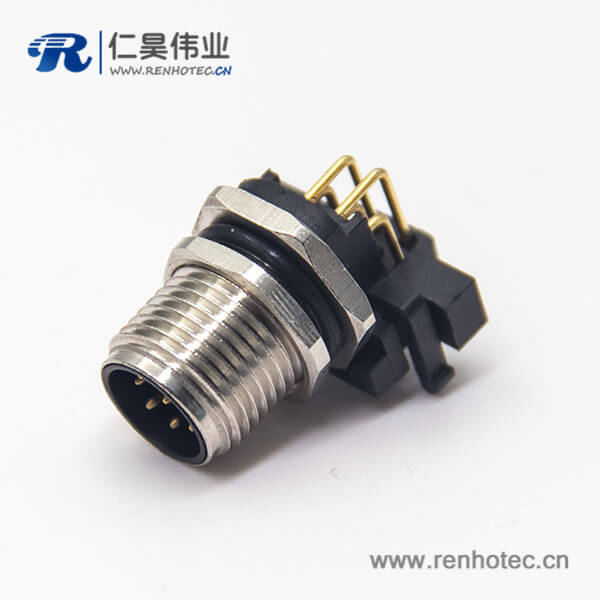

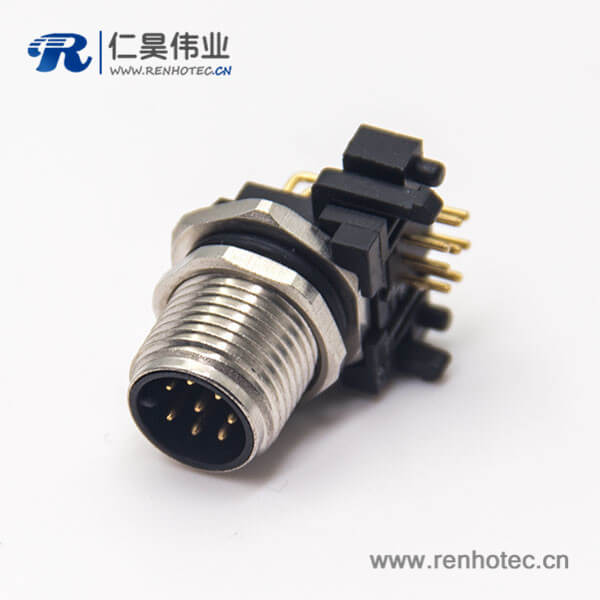

m12 8芯公头接插件插座螺纹前锁板弯式插PCB板防水传感器

m12 8芯公头接插件插座螺纹前锁板弯式插PCB板防水传感器

料号：RHT-634-1198
标签：M12板端插座,A编码,8芯,弯式,公头,插板,前锁板,面板安装

产品特点：

  • 螺纹锁紧机构，防震锁定设计，12mm螺纹接头；

  • 快速插拔，安装简单方便；

  • ISO认证厂家，产品品质达到ROHS、UL、REACH标准；

  • 厂家直销批发价格，免费提供样品测试；产品可根据材质和性能要求定制；


获得免费报价 立即购买

点击“立即购买”订购数量少于100件的产品。

如需更多数量，请给我们发送消息以获取免费报价。


额定电流 1.5A
导体电阻 ≤ 5 mΩ
绝缘电阻 ≥100 MΩ
额定电压 30v
执行标准 IEC61076-2-101
环境温度 ?-40°C ~ + 90°C

应用：

  • 微型传感器
  • 工业相机
  • 电动汽车
  • 包装，标签和物流
  • 工厂自动化和现场总线?？?/li>

材质：

部件

 材料 表面处理
中心针 铜 镀金
螺母/螺丝 铜 镀镍
外膜材料 TPU ——
密封 环氧树脂 ——

m12 8芯公头接插件插座螺纹前锁板弯式插PCB板防水传感器最先出现在jiechajian.net。

]]> http://m.qianxidianzi66.cn/portfolio-item/rht-634-1198-2/feed/ 0 m12接插件系列8pin公头直式板端插座螺纹防水前锁板PCB板安装 http://m.qianxidianzi66.cn/portfolio-item/rht-634-1036-2/ http://m.qianxidianzi66.cn/portfolio-item/rht-634-1036-2/#respond Thu, 31 Oct 2019 08:56:00 +0000 http://www.renhotec.cn/?post_type=portfolio&p=7498 m12接插件系列8pin公头直式板端插座螺纹防水前锁板PCB板安装最先出现在jiechajian.net。

]]>

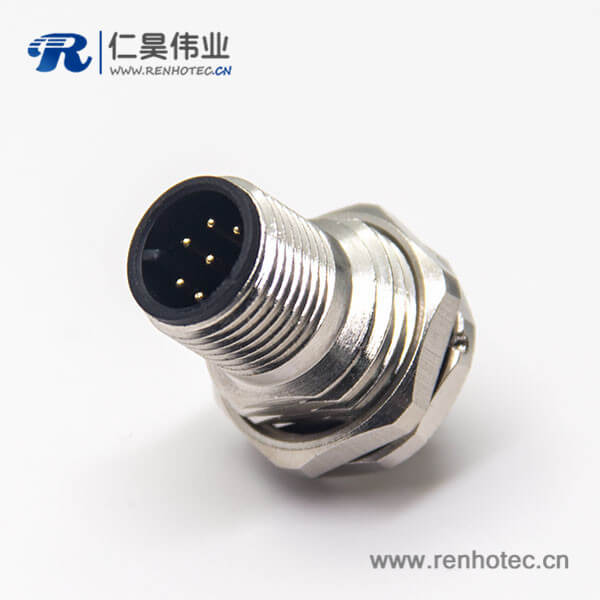

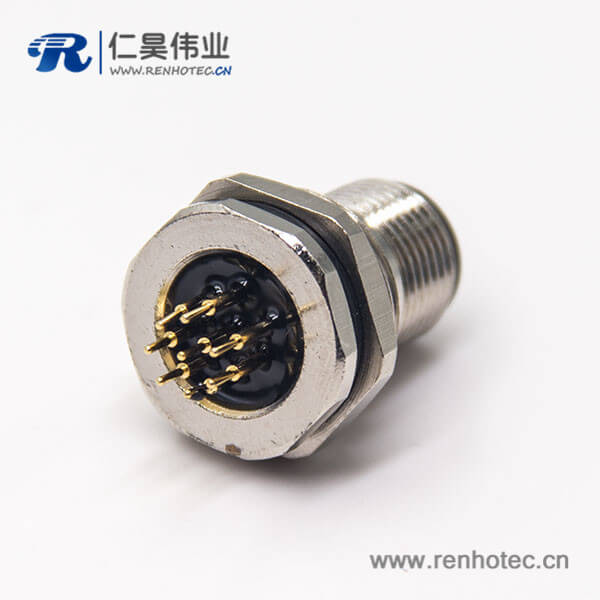

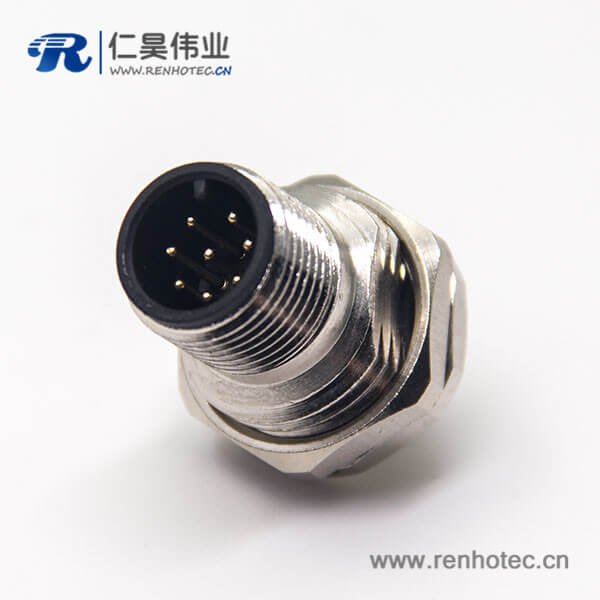

m12接插件系列8pin公头直式板端插座螺纹防水前锁板PCB板安装

m12接插件系列8pin公头直式板端插座螺纹防水前锁板PCB板安装

料号：RHT-634-1036
标签：M12板端插座,A编码,8芯,直式,公头,插板,前锁板,面板安装

产品特点：

  • 螺纹锁紧机构，防震锁定设计，12mm螺纹接头；

  • 快速插拔，安装简单方便；

  • ISO认证厂家，产品品质达到ROHS、UL、REACH标准；

  • 厂家直销批发价格，免费提供样品测试；产品可根据材质和性能要求定制；


获得免费报价 立即购买

点击“立即购买”订购数量少于100件的产品。

如需更多数量，请给我们发送消息以获取免费报价。


额定电流 1.5A
导体电阻 ≤ 5 mΩ
绝缘电阻 ≥100 MΩ
额定电压 30v
执行标准 IEC61076-2-101
环境温度 ?-40°C ~ + 90°C

应用：

  • 微型传感器
  • 工业相机
  • 电动汽车
  • 包装，标签和物流
  • 工厂自动化和现场总线模块

材质：

部件

 材料 表面处理
中心针 铜 镀金
螺母/螺丝 铜 镀镍
外膜材料 TPU ——
密封 环氧树脂 ——

m12接插件系列8pin公头直式板端插座螺纹防水前锁板PCB板安装最先出现在jiechajian.net。

]]> http://m.qianxidianzi66.cn/portfolio-item/rht-634-1036-2/feed/ 0 以太网连接m12公头插座穿墙防水5针弯脚插板传感器 http://m.qianxidianzi66.cn/portfolio-item/rht-634-1198/ http://m.qianxidianzi66.cn/portfolio-item/rht-634-1198/#respond Thu, 31 Oct 2019 08:51:15 +0000 http://www.renhotec.cn/?post_type=portfolio&p=7497 以太网连接m12公头插座穿墙防水5针弯脚插板传感器最先出现在jiechajian.net。

]]>

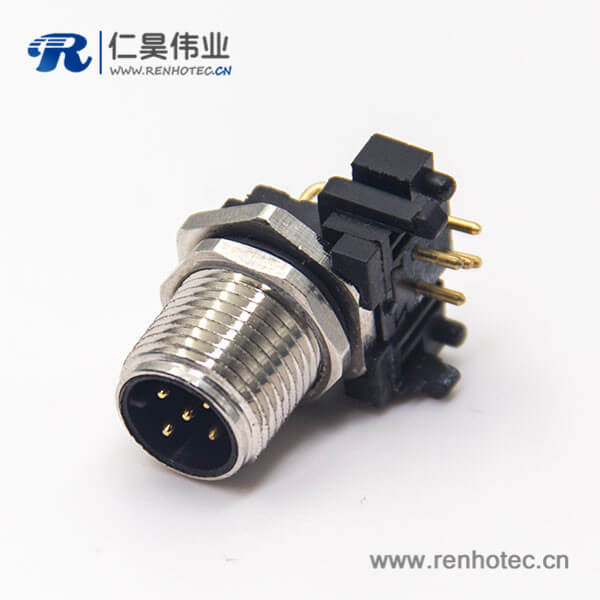

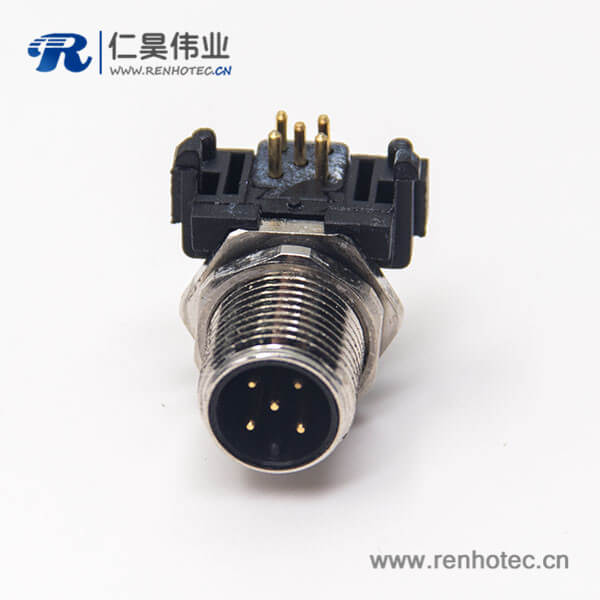

以太网连接m12公头插座穿墙防水5针弯脚插板传感器

以太网连接m12公头插座穿墙防水5针弯脚插板传感器

料号：RHT-634-1198
标签：M12板端插座,A编码,5芯,弯式,公头,插板,前锁板,面板安装

产品特点：

  • 螺纹锁紧机构，防震锁定设计，12mm螺纹接头；

  • 快速插拔，安装简单方便；

  • ISO认证厂家，产品品质达到ROHS、UL、REACH标准；

  • 厂家直销批发价格，免费提供样品测试；产品可根据材质和性能要求定制；


获得免费报价 立即购买

点击“立即购买”订购数量少于100件的产品。

如需更多数量，请给我们发送消息以获取免费报价。


额定电流 1.5A
导体电阻 ≤ 5 mΩ
绝缘电阻 ≥100 MΩ
额定电压 30v
执行标准 IEC61076-2-101
环境温度 ?-40°C ~ + 90°C

应用：

  • 微型传感器
  • 工业相机
  • 电动汽车
  • 包装，标签和物流
  • 工厂自动化和现场总线模块

材质：

部件

 材料 表面处理
中心针 铜 镀金
螺母/螺丝 铜 镀镍
外膜材料 TPU ——
密封 环氧树脂 ——

以太网连接m12公头插座穿墙防水5针弯脚插板传感器最先出现在jiechajian.net。

]]> http://m.qianxidianzi66.cn/portfolio-item/rht-634-1198/feed/ 0 m12接插件pcb直式母头5芯前锁板航空防水插座 http://m.qianxidianzi66.cn/portfolio-item/rht-634-1071-2/ http://m.qianxidianzi66.cn/portfolio-item/rht-634-1071-2/#respond Thu, 31 Oct 2019 08:34:34 +0000 http://www.renhotec.cn/?post_type=portfolio&p=7479 m12接插件pcb直式母头5芯前锁板航空防水插座最先出现在jiechajian.net。

]]>

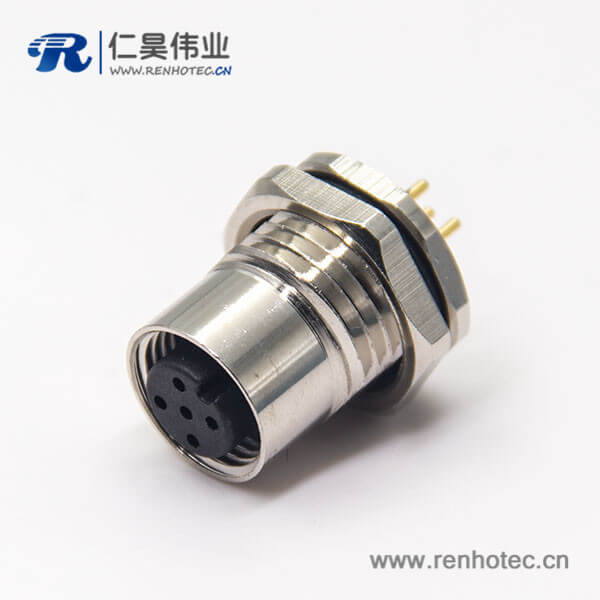

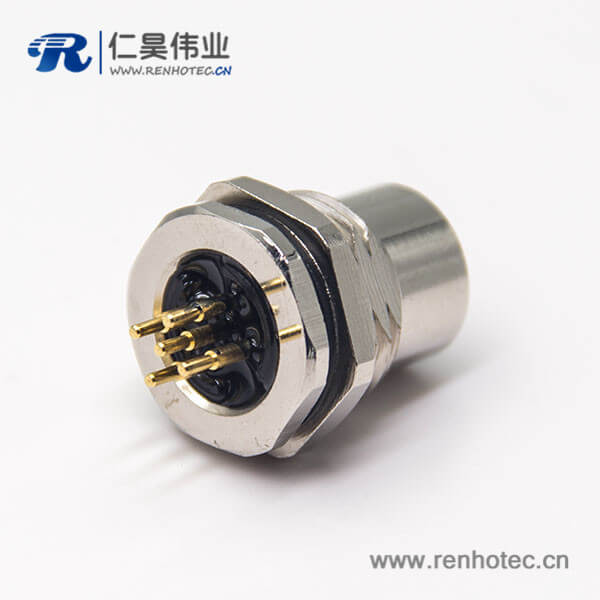

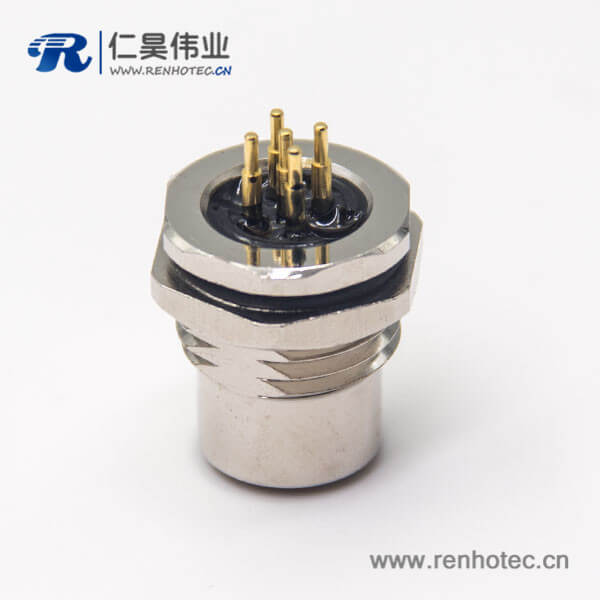

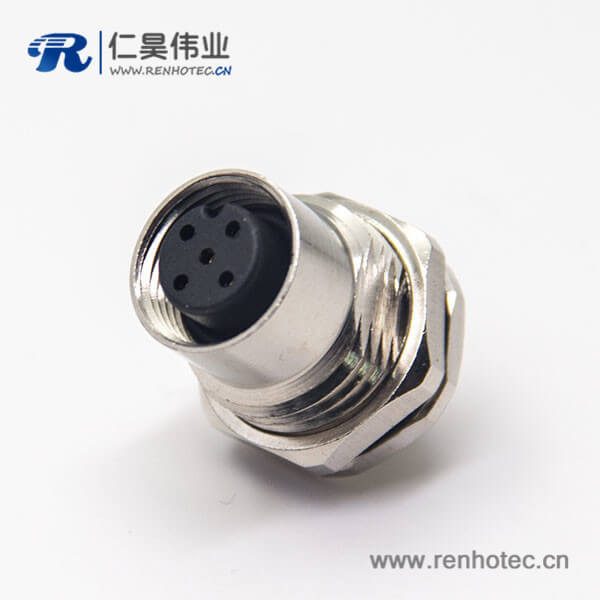

m12接插件pcb直式母头5芯前锁板航空防水插座

m12接插件pcb直式母头5芯前锁板航空防水插座

料号：RHT-634-1071
标签：M12板端插座,A编码,5芯,直式,母头,插板,前锁板,面板安装

产品特点：

  • 螺纹锁紧机构，防震锁定设计，12mm螺纹接头；

  • 快速插拔，安装简单方便；

  • ISO认证厂家，产品品质达到ROHS、UL、REACH标准；

  • 厂家直销批发价格，免费提供样品测试；产品可根据材质和性能要求定制；


获得免费报价 立即购买

点击“立即购买”订购数量少于100件的产品。

如需更多数量，请给我们发送消息以获取免费报价。


额定电流 1.5A
导体电阻 ≤ 5 mΩ
绝缘电阻 ≥100 MΩ
额定电压 30v
执行标准 IEC61076-2-101
环境温度 ?-40°C ~ + 90°C

应用：

  • 微型传感器
  • 工业相机
  • 电动汽车
  • 包装，标签和物流
  • 工厂自动化和现场总线?？?/li>

材质：

部件

 材料 表面处理
中心针 铜 镀金
螺母/螺丝 铜 镀镍
外膜材料 TPU ——
密封 环氧树脂 ——

m12接插件pcb直式母头5芯前锁板航空防水插座最先出现在jiechajian.net。

]]> http://m.qianxidianzi66.cn/portfolio-item/rht-634-1071-2/feed/ 0 USB母座短体接PCB90度弯头9p http://m.qianxidianzi66.cn/portfolio-item/rht-692-1387/ http://m.qianxidianzi66.cn/portfolio-item/rht-692-1387/#respond Tue, 23 Jul 2019 08:37:48 +0000 http://www.renhotec.cn/?post_type=portfolio&p=6445 USB母座短体接PCB90度弯头9p最先出现在jiechajian.net。

]]>

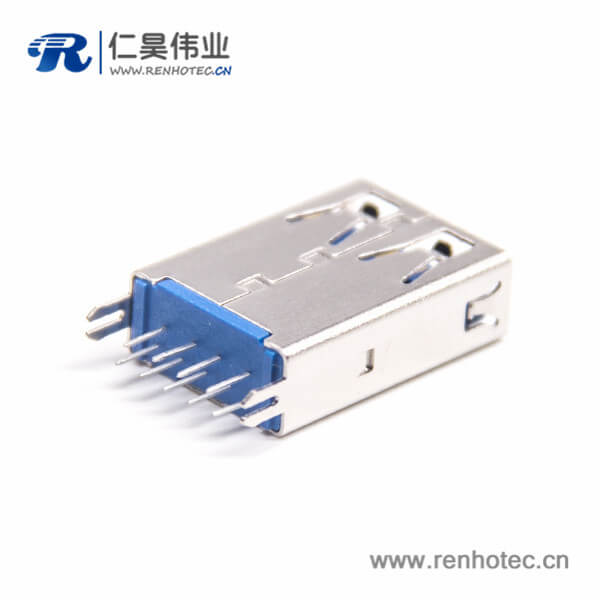

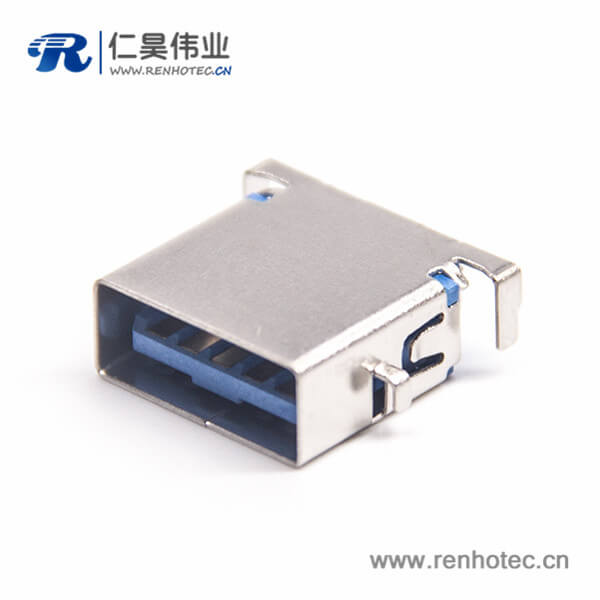

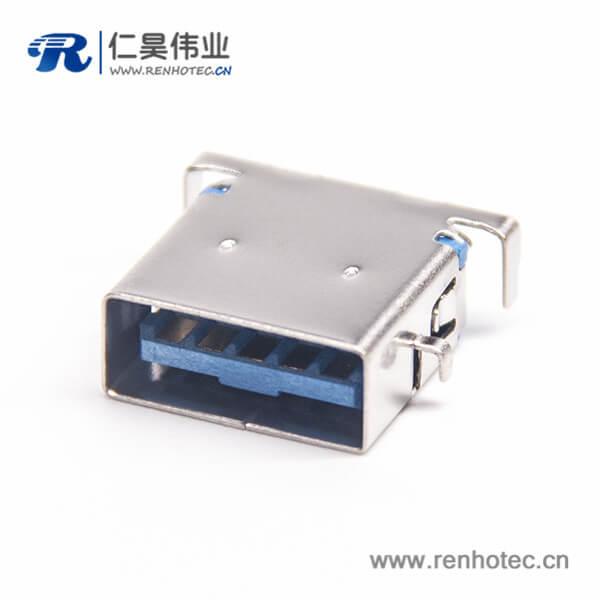

USB母座短体接PCB90度弯头9p

USB母座短体接PCB90度弯头9p

料号：RHT-692-1387
标签：Type A,usb3.0,母,弯式,9,PCB板安装,沉板,插板
产品特点：

  • ISO认证厂家，产品品质达到ROHS、UL、REACH标准；

  • 厂家直销批发价格，免费提供样品测试；产品可根据材质和性能要求定制；

  • 符合USB 3.0规范；

  • 全金属屏蔽，多领域灵活运用；

  • 能够将数据传输高达5Gb /秒；



在线询价

额定电压 100V R.M.S
额定电流 1.50A
绝缘电阻 1000 Megohms Min
接触电阻 30? Maximum
插入力 3.57 kgf max
拔出力 1.02kg Min
工作温度 -45°C~ + 85°C

注释：具体规格参考图纸

类型 材料 表面处理
塑料外壳 高温聚合物 ?UL94V-0
屏蔽外壳 不锈钢 –
端子 铜合金 –

USB母座短体接PCB90度弯头9p最先出现在jiechajian.net。

]]> http://m.qianxidianzi66.cn/portfolio-item/rht-692-1387/feed/ 0 usb母座3.0不带卷边蓝胶1U’13.5mmLCP http://m.qianxidianzi66.cn/portfolio-item/rht-692-1386/ http://m.qianxidianzi66.cn/portfolio-item/rht-692-1386/#respond Tue, 23 Jul 2019 08:35:07 +0000 http://www.renhotec.cn/?post_type=portfolio&p=6440 usb母座3.0不带卷边蓝胶1U’13.5mmLCP最先出现在jiechajian.net。

]]>

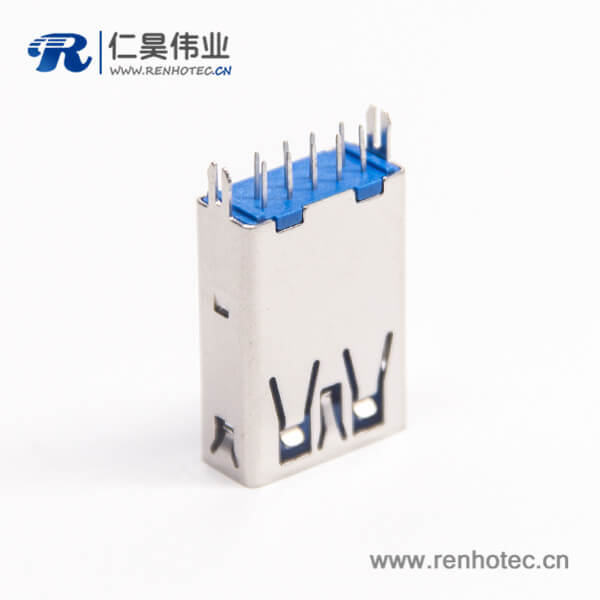

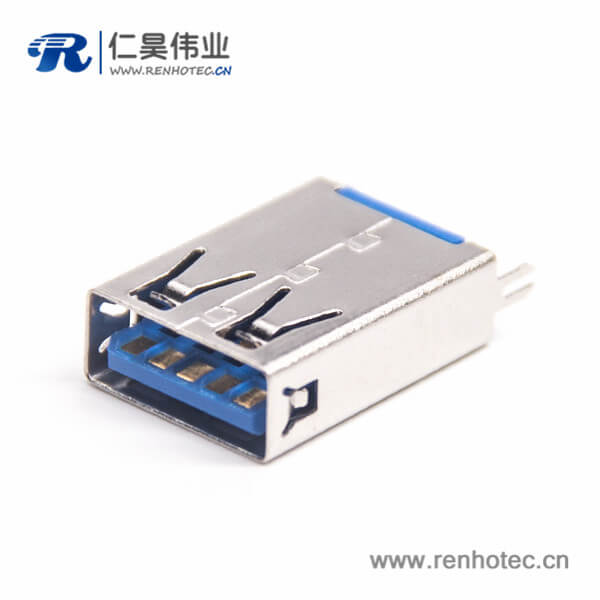

usb母座3.0不带卷边蓝胶1U’13.5mmLCP

usb母座3.0不带卷边蓝胶1U'13.5mmLCP

料号：RHT-692-1386
标签：Type A,usb3.0,母,180度,9p,插板
产品特点：

  • ISO认证厂家，产品品质达到ROHS、UL、REACH标准；

  • 厂家直销批发价格，免费提供样品测试；产品可根据材质和性能要求定制；

  • 符合USB 3.0规范；

  • 全金属屏蔽，多领域灵活运用；

  • 能够将数据传输高达5Gb /秒；



在线询价

额定电压 100V R.M.S
额定电流 1.50A
绝缘电阻 1000 Megohms Min
接触电阻 30? Maximum
插入力 3.57 kgf max
拔出力 1.02kg Min
工作温度 -45°C~ + 85°C

注释：具体规格参考图纸

类型 材料 表面处理
塑料外壳 高温聚合物 ?UL94V-0
屏蔽外壳 不锈钢 –
端子 铜合金 –

usb母座3.0不带卷边蓝胶1U’13.5mmLCP最先出现在jiechajian.net。

]]> http://m.qianxidianzi66.cn/portfolio-item/rht-692-1386/feed/ 0 双层USB3.0母座90度直角pcb板端 http://m.qianxidianzi66.cn/portfolio-item/rht-692-1380/ http://m.qianxidianzi66.cn/portfolio-item/rht-692-1380/#respond Wed, 17 Jul 2019 06:43:21 +0000 http://www.renhotec.cn/?post_type=portfolio&p=6213 双层USB3.0母座90度直角pcb板端最先出现在jiechajian.net。

]]>

双层USB3.0母座90度直角pcb板端

双层USB3.0母座90度直角pcb板端

料号：RHT-692-1380
标签：Type A,usb3.0,母,弯式,9,pcb,插板
产品特点：

  • ISO认证厂家，产品品质达到ROHS、UL、REACH标准；

  • 厂家直销批发价格，免费提供样品测试；产品可根据材质和性能要求定制；

  • 符合USB 3.0规范；

  • 全金属屏蔽，多领域灵活运用；

  • 能够将数据传输高达5Gb /秒；



在线询价

额定电压 100V R.M.S
额定电流 1.50A
绝缘电阻 1000 Megohms Min
接触电阻 30? Maximum
插入力 3.57 kgf max
拔出力 1.02kg Min
工作温度 -45°C~ + 85°C

注释：具体规格参考图纸

类型 材料 表面处理
塑料外壳 高温聚合物 ?UL94V-0
屏蔽外壳 不锈钢 –
端子 铜合金 –

双层USB3.0母座90度直角pcb板端最先出现在jiechajian.net。
